图文详解电脑装机详细步骤

其他资讯2018-12-05 09:47:38

随着电脑的应用与普及,电脑已经逐渐成为人们学习、工作、生活中不可缺少的工具。很多朋友都开始组装电脑了,可是面对那么多的线材配置就有点束手无策了。对此,我给大家带来了电脑装机教程。

组装电脑也称兼容机或DIY电脑。大家可以根据自己的喜好选择电脑配置进行组装,与品牌机相比,组装机有更高的性价比和扩展性。下面,我就教大家如何组装完全属于自己的电脑。

组装电脑核心硬件:CPU、主板、散热器、内存、机箱、电源、显卡、硬盘(机械硬盘/SSD)

一、CPU安装

1、首先,抓取CPU的时候可以采取边缘抓取法,这样避免手上的湿气,汗水粘到CPU的触点上。

电脑组装教程图解

电脑组装教程图解电脑图解1

2、把主板放置于水平界面,CPU放置于不导电的区域。

电脑如何组装

电脑如何组装电脑图解2

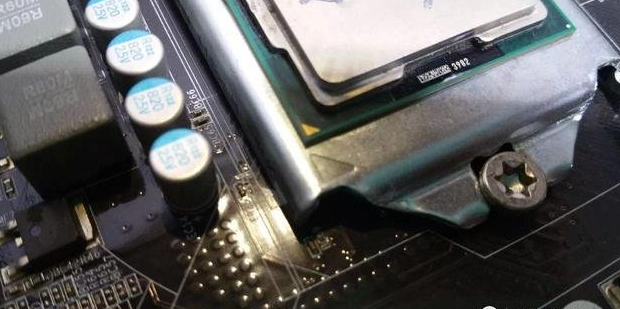

3、一般来说Intel的主板CPU槽都会有一个保护盖。这个保护盖在安装过程中会自行脱落,所以不必要特别的去拆卸它。

电脑如何组装

电脑如何组装电脑图解3

4、如图,CPU插槽有保护盖,轻轻松开旁边的金属杆,向内存侧用力

组装电脑

组装电脑电脑图解4

5、这时候杆子便会释放,轻轻向后掀开,便会把CPU的扣盖打开。

电脑组装教程图解

电脑组装教程图解电脑图解5

6、继续向后完全放开我们便能完全看到主板针脚

电脑如何组装

电脑如何组装电脑图解6

7、可以看到插槽上都有两个小耳朵,这个叫做防呆接口,为了避免玩家在安装过程中方向错误导致烧坏CPU。

电脑装机教程

电脑装机教程电脑图解7

8、如果我们同样细看CPU,同样也有两个小耳朵伸进去和插槽的小耳朵相对应。

电脑装机教程

电脑装机教程电脑图解8

9、然后按着刚才说的边缘抓取法轻轻把CPU放置进CPU插槽内,如果你正确放入,那么一定是看到下面这样的图;

电脑装机教程

电脑装机教程电脑图解9

10、其实除了可以看防呆耳朵之外,还有看金三角的方法,金三角就是CPU四个边的其中一个边上会有一个金色的三角形,同样的CPU扣盖上也会有这个三角形,当这两个三角形在同一个角即是正确安放。

电脑装机教程

电脑装机教程电脑图解10

11、正确放置了CPU后,轻轻把盖子盖上,这时候杆子还是竖直举起来的。

电脑装机教程

电脑装机教程电脑图解11

12、小小用力往下压,这时候一般就会听到清脆的卡塔一声,那其实是保护罩被弹出来了。

组装电脑

组装电脑电脑图解12

13、于是我们的CPU就安装好了。

电脑组装教程图解

电脑组装教程图解电脑图解13

二、硅脂涂抹

1、硅脂是为了填补CPU与散热器之间凹凸不平的平面而使用的平和剂。好的,适量的硅脂能够更快速的传导热量。硅脂的涂法非常多,但是无论哪种方法的都是为了适量即可。

电脑组装教程图解

电脑组装教程图解电脑图解14

2、常见的一点法,六点法,九点法都好,只要保证硅脂适量(在CPU上薄薄的一层)即可。当然最粗鲁的方法就是在CPU中间挤一小坨,然后把散热器压上去就完成了。

电脑装机教程

电脑装机教程电脑图解15

3、请不要使用廉价的1元硅脂,这些硅脂含有大量的水分,在涂抹的过程中由于水分没有挥发,所以看起来硅脂成分比较多。但是一旦干了之后,由于实际的硅脂成分很少,实际上已经起不到什么导热作用了。

组装电脑

组装电脑电脑图解16

4、使用廉价硅脂后水分干涸后实际的硅脂含有量

电脑如何组装

电脑如何组装电脑图解17

三、散热器安装(若与内存空间冲突可与第四步顺序互换)

1、无论散热器有多大,优先安装散热器能够减少主板装入机箱后空间不足所引起的麻烦。我建议风冷散热器应当优先安装,若是水冷散热器,则可以仅先安装扣具。

电脑装机教程

电脑装机教程电脑图解18

2、无扣具式

无扣具式散热器安装简单,只需要简单插入或者固定即可完成安装:

典型代表:intel原装散热,ARCTIC for Intel等。

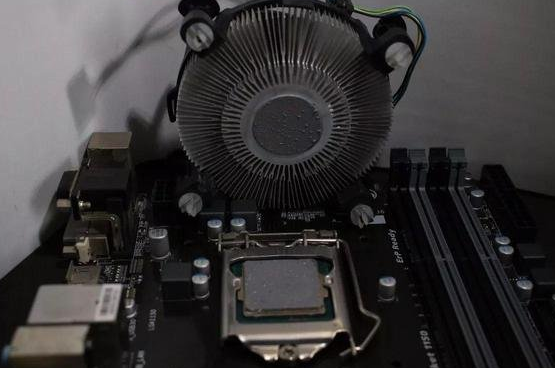

▼此处以intel原装散热为例。

电脑装机教程

电脑装机教程电脑图解19

电脑组装教程图解

电脑组装教程图解电脑图解20

3、由于无扣具式散热器一般都只针对特定平台,所以无扣具式散热的通用性还是糟糕点的,孔距必须要对应。不过由于intel原装散热的扣具正好接近正方形,所以无所谓方向。

电脑装机教程

电脑装机教程电脑图解21

4、Intel原装散热的扣具是通过按压四个角的扣锁实现固定的,图中的两个箭头分别是解锁(上)与锁定(下)两个状态。在解锁状态下向下压即可进入锁定状态,锁定状态下逆时针旋转向上提,再顺时针旋转即可回到解锁状态。所以这里对准孔之后下压即可固定散热。

组装电脑

组装电脑电脑图解22

5、四个方向的锁扣向下压即可锁紧散热器

电脑装机教程

电脑装机教程电脑图解23

6、同时在背面可以看到四个深入的固定针

电脑装机教程

电脑装机教程电脑图解24

7、别忘了插入CPU的风扇线,CPU风扇线的一侧有防呆接口(无论4PIN还是3PIN),按着方向安装即可。

电脑如何组装

电脑如何组装电脑图解25

8、正确插入的CPU风扇线。

电脑如何组装

电脑如何组装电脑图解26

四、内存(可与第三步顺序互换)

1、目前常见的内存基本为DDR3(三代)与DDR4(四代)内存,三代四代内存是互不兼容的,从他们的防呆设计上就可以看出来。

组装电脑

组装电脑电脑图解27

2、而内存也分为全高式与半高式,但无论是哪一种都是一样的,区别只在安装散热器的过程中是否与散热器空间冲突而已。

电脑组装教程图解

电脑组装教程图解电脑图解28

3、一般主板上都会有注明内存插槽的编号,但是由于不同主板编号方式不一样,所以参考意义不大。为了组建双通道,必须要正确插入到能够组建双通道的内存插槽,一般而言是当前插槽隔一个即是可以组建双通道的插槽,本文中,是1与2或3与4(当然更简单的就是颜色一样插一起,当然如果有些主板颜色没分开就坑了)。如果仅一条内存则可以随意选一个插槽(一般是离CPU最近的插槽隔一个,本文中是2)

电脑装机教程

电脑装机教程电脑图解29

4、内存与CPU一样有防呆接口,打开插槽两侧的固定锁,让内存能够滑入。

电脑装机教程

电脑装机教程电脑图解30

5、竖直插入内存槽,两侧稍微用力(不要蛮力),当你听到两声清脆的卡塔声就说明你已经正确插入内存了,同时你也可以看到扣锁咬住了内存的口。

电脑如何组装

电脑如何组装电脑图解31

6、但是有时候怎么用力可能只听到一声卡塔,并不是内存插不进去,只是卡扣没有与内存的卡口发出声音或者太紧了而已。

电脑装机教程

电脑装机教程电脑图解32

7、用手稍微用力把卡扣卡入内存口内即可。

电脑组装教程图解

电脑组装教程图解电脑图解33

8、组建双通道的常见姿势

电脑组装教程图解

电脑组装教程图解电脑图解34

若你有两组不同的内存条,每组两条一样的内存条;

若让相同的内存条隔一个插一个,就是内存控制器间的内存控制差异。

若让两组内存交叉插入,就是内存控制器内的内存控制差异。

理论而言后者的控制环境会更同步一些,但是也不知道什么原因,如果你有类似情况,建议使用前者的插入方法。(可能交错这样好看点)

9、这时候,你已经准备好了主板,内存,CPU,散热器了。

组装电脑

组装电脑电脑图解35

五、安装电源

1、常见电源有上置安装与下置安装,下是下置安装

电脑装机教程

电脑装机教程电脑图解36

2、如下是上置安装

电脑组装教程图解

电脑组装教程图解电脑图解37

上置一般让电源的风扇口向下。

下置电源如果风扇口向下则是从机箱外吸风(简称吸尘器),而向上就会和显卡抢风。一般两种方式会因为实际装机环境有所差异,为了兼顾防尘一般会选择向上(当然如果机箱下有防尘网也可以向下)。

3、安装电源只需要拧紧四颗螺丝即可

电脑组装教程图解

电脑组装教程图解电脑图解38

六、安装主板

1、常见的主板尺寸有ATX,m-ATX两个尺寸形状,ATX相比之下比m-ATX长一点。

电脑组装教程图解

电脑组装教程图解电脑图解39

ATX的主板需要至少ATX的尺寸支持的机箱,比ATX小的主板则可以塞进。

这里使用了常见的ATX机箱,ATX主板作为例子。

2、准备好主板的IO挡板,有些IO挡板可能会有金属挡片需要拨开。

组装电脑

组装电脑电脑图解40

3、IO挡板的方向非常好辨认,一般音频的接口接近PCIE IO附近就对了。平方机箱,先小小用力让IO挡板卡在机箱上。

组装电脑

组装电脑电脑图解41

4、这时候所有边稍稍用力(依据机箱质量不同,力度不一),如果正确装入你就能看到IO挡板上的固定槽。

电脑组装教程图解

电脑组装教程图解电脑图解42

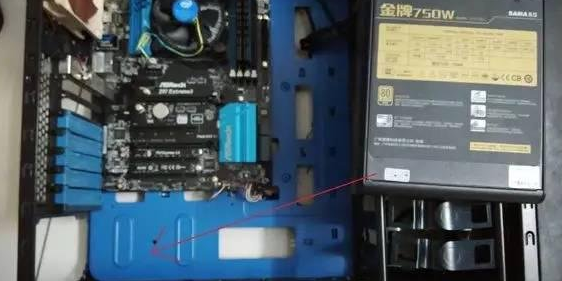

5、为了方便装机,把电源的线路往外放置

电脑组装教程图解

电脑组装教程图解电脑图解43

6、利用风扇扣具扣紧主板把主板放入机箱中(请保证扣具已经绝对安装正确且主板并不重)

组装电脑

组装电脑电脑图解44

7、斜着放入机箱,让主板的IO能够插入到挡板IO的孔中。

电脑组装教程图解

电脑组装教程图解电脑图解45

8、这时候你可以看到所有IO接口已经很好的插入到IO挡板中。

组装电脑

组装电脑电脑图解46

9、如图方向稍微用力,让IO能够更好贴合在IO挡板上。

电脑组装教程图解

电脑组装教程图解电脑图解47

10、当你看到两三个主板螺丝孔已经正常对位后,就可以用另一只手准备拧螺丝了。

电脑如何组装

电脑如何组装电脑图解48

电脑组装教程图解

电脑组装教程图解电脑图解49

11、主板螺丝都是带有圆环的螺丝,目的是为了分散作用力,常见的主板螺丝一般需要4-6个。

电脑装机教程

电脑装机教程电脑图解50

七、跳线接入

1、跳线包含了主板前置接口的绝大部分功能,包括开关,重启,电源灯,IO灯,USB,音频等接头。

组装电脑

组装电脑电脑图解51

2、跳线接口一般都集中在主板的最下面。

组装电脑

组装电脑电脑图解52

3、USB IO安装

1)一般机箱厂家都会著名这条线是那一根线,如下就是USB线(蓝色19PIN的即是USB3.0线)

电脑如何组装

电脑如何组装电脑图解53

2)一般USB2.0是9针并且四个方向最边的针是空针。但这个方法并不准确,还是要看主板跳线旁边的注释(一般都会清楚的写着USB,或者一串字符中会含有USB三个字),而这个主板就直接把是USB的跳线标注出来了。

电脑装机教程

电脑装机教程电脑图解54

3)可以看到USB的线也一样的缺针

组装电脑

组装电脑电脑图解55

4)保持一样的方向插入到主板条线上即可。

组装电脑

组装电脑电脑图解56

4、音频(Audio)安装

1)同样的机箱厂家都会注明这个线的类型

电脑组装教程图解

电脑组装教程图解电脑图解57

2)音频的跳线则不是边缘空针,而是中心靠左一个有一个空针,和USB还是很好区分的。

组装电脑

组装电脑电脑图解58

3)Audio的跳线也很明显,一般用针脚就可以清楚辨认,即使不用针脚,也可以通过旁边的标识分清楚,一般都会包含Audio或者AUD等字眼。同样插入即可。

电脑组装教程图解

电脑组装教程图解电脑图解59

5、开关、重启、电源灯、IO灯

电脑如何组装

电脑如何组装电脑图解60

6、这些线相对而言比较复杂,首先找到这些接口,由于这个形状和USB非常像,所以建议使用说明书找到准确位置。

电源灯:一般叫PLED,POWER LED等,分正负。如图中,标注+即为正。而线头则是国际惯例,无黑色就是白为负,有黑色则黑色为负。

IO灯:一般叫HDLED,HDD LED灯,分正负。如图中,标注+即为正。而线头同样是则国际惯例,无黑色就是白为负,有黑色则黑色为负。

重启:一般叫Reset SW,reset等,不分正负。

开关:一般叫Power SW,pwrbtn,On/off等,不分正负。

然后根据如下图安装即可(一般来说所有常见主板他们的IO接线位置是一样的)。


电脑组装教程图解

电脑组装教程图解电脑图解61

八、电源线等接入

1、主板24PIN供电线

1)顾名思义就是24个针的接线(现在已经很少20PIN的主板了,所以忽略),他一般靠近主板最右侧。

组装电脑

组装电脑电脑图解62

2)24PIN接线头

组装电脑

组装电脑电脑图解63

3)背面有一个扣子,用于与主板上的接头相扣。

组装电脑

组装电脑电脑图解64

4)这个扣子也同样充当着指引作用,我们只需要把这条线的扣子与这可个牙在一边就可以正常接入了。

电脑如何组装

电脑如何组装电脑图解65

5)稍稍用力向下压,等你看到如下图就正确安装了电源线

电脑装机教程

电脑装机教程电脑图解66

2\CPU 4/8PIN供电线

1)CPU 4/8PIN供电线如图,CPU供电线插口一般在靠近U的左上角。

电脑组装教程图解

电脑组装教程图解电脑图解67

2)CPU的8PIN供电线都会有标识,但是很多人都很容易和显卡的8PIN搞混,其实很容易辨识,一般CPU都是4+4组成8,而显卡是6+2组成8。如果都是8PIN,表面也会有文字注明。

电脑组装教程图解

电脑组装教程图解电脑图解68

3)CPU供电线同样有扣子辨识方向

电脑装机教程

电脑装机教程电脑图解69

4)而主板上的CPU供电插口也一样

组装电脑

组装电脑电脑图解70

5)插入即可

电脑组装教程图解

电脑组装教程图解电脑图解71

3\硬盘,风扇等供电线

首先风扇硬盘如何安装就不说了,都是放入并拧上四颗螺丝就完成的东西,就不细说了。

1)硬盘供电线一般都是扁平的SATA口,而机箱风扇的供电线一般是大4D口,大4D方向很好辨识就不多说了

组装电脑

组装电脑电脑图解72

2)SATA供电线方向一般有两个辨认方法,一个是第一个箭头的折角,一个是第二个箭头的空口。

电脑如何组装

电脑如何组装电脑图解73

组装电脑

组装电脑电脑图解74

3)按着方向插入即可

电脑如何组装

电脑如何组装电脑图解75

4\SATA数据线

1)SATA供电线一样,同样的两个标识辨别方向

电脑组装教程图解

电脑组装教程图解电脑图解76

电脑如何组装

电脑如何组装电脑图解77

2)而SATA线的主板头也是一个道理

组装电脑

组装电脑电脑图解78

九、M2安装

1、M2安装就很简单了,直接斜着45度左右插入到M2插槽中,然后下压并拧上螺丝即可

组装电脑

组装电脑电脑图解79

十、显卡安装

1、首先有两种类型的PCIE插槽,不过他们的差别只是固定显卡的差异而已

电脑组装教程图解

电脑组装教程图解电脑图解80

电脑组装教程图解

电脑组装教程图解电脑图解81

2、拆下PCIE对应的挡板

电脑如何组装

电脑如何组装电脑图解82

3、准备好显卡并放入到PCIE插槽中

组装电脑

组装电脑电脑图解83

4、这是可以看到锁扣还没扣紧显卡

电脑装机教程

电脑装机教程电脑图解84

5、稍微向下用力,就会插入到PCIE插槽内

组装电脑

组装电脑电脑图解85

6、拧上显卡IO挡板的螺丝,避免坠落

电脑如何组装

电脑如何组装电脑图解86

7、安装显卡的供电线,显卡的供电接口与CPU供电接口类似(没有就不用装)

电脑装机教程

电脑装机教程电脑图解87

8、而显卡供电线也是类似

电脑如何组装

电脑如何组装电脑图解88

9、显卡上要几个接口就插满它即可(下面的图还差一个)

电脑装机教程

电脑装机教程电脑图解89

电脑组装收尾工作:

整理一下线材(并不是所有的线都需要插上的)

不要让风扇等设备和线缠在一起

看看有没有什么插线松动

各种风扇是否能正常转动

各种螺丝是否拧紧

以上就是电脑装机教程了,步骤很多,为了属于自己的电脑,大家一定要耐心仔细
